منیفولد Frac چیست و چرا برای عملیات شکست هیدرولیک مدرن حیاتی است؟

الف منیفولد فراک یک سیستم توزیع سیال پرفشار است که در عملیات شکست هیدرولیک (شکستگی) برای هدایت، کنترل و توزیع سیال شکستگی تحت فشار از چندین کامیون پمپ به یک یا چند سر چاه به طور همزمان استفاده می شود. به طور خلاصه: بدون الف منیفولد فراک از نظر فیزیکی، هماهنگ کردن خروجی 10 تا 40 پمپ فشار بالا در یک چاه منفرد در فشار و نرخ جریان مورد نیاز عملیات تکمیل مدرن غیرممکن است. معمولی منیفولد شکستگی باید فشار کاری 10000 تا 20000 psi و نرخ جریان بیش از 100 بشکه در دقیقه (bpm) را تحمل کند، که آن را به یکی از سخت‌ترین تجهیزات مکانیکی در هر محل چاه تبدیل می‌کند. این مقاله توضیح می دهد که چگونه منیفولد فراکs کار، انواع طراحی اصلی، معیارهای انتخاب، بهترین شیوه های عملیاتی، و تکنولوژی در حال تحول که این دسته تجهیزات حیاتی را تغییر می دهد.

منیفولد فراک چیست؟ عملکرد و اجزای اصلی

الف منیفولد فراک به عنوان توپی سیال مرکزی یک گسترش شکست هیدرولیک عمل می کند - جریان را از واحدهای پمپ چندگانه جمع می کند، قابلیت جداسازی و کنترل جریان را فراهم می کند و سیال را با فشار کنترل شده به آهن تصفیه کننده سر چاه می رساند. از نظر مفهومی شبیه به یک تبادل بزرگراه است: خطوط متعدد ترافیک با حجم بالا (کامیون های پمپ) در یک مسیر جریان کنترل شده که به یک مقصد منتهی می شود (محل چاه) ادغام می شوند.

عملکرد اصلی a منیفولد شکستگی سه بخش است: توزیع سیال، یکسان سازی فشار، و انعطاف پذیری عملیاتی. بدون منیفولد، اتصال 20 کامیون پمپ مجزا به طور مستقیم به یک سر چاه منفرد نیاز به درهم تنیدگی غیرقابل کنترلی از آهن پرفشار دارد که هیچ راهی برای جداسازی پمپ‌های جداگانه برای تعمیر، تعویض بین چاه‌ها بدون توقف کار، یا مدیریت نوسانات فشار ناشی از راه‌اندازی و خاموش شدن پمپ ندارد.

اجزای کلیدی یک منیفولد فراک

• بدنه هدر (حفره اصلی): لوله مرکزی یا بدنه آهنگری که تمام سیال از آن عبور می کند. قطر سوراخ اصلی معمولاً از 4 اینچ تا 7 اینچ (اسمی) متغیر است و ضخامت دیواره برای مقاومت در برابر فشارهای ترکیدگی 1.5-2× فشار کاری طراحی شده است. بیشتر بدنه‌های هدر از فولاد کرومولی 4130 یا 4140 ساخته شده‌اند که برای استحکام بالای 100000 psi تحت عملیات حرارتی قرار گرفته‌اند.
• اتصالات ورودی (سمت پمپ): اتصالات پرفشار فردی که در آن خطوط تخلیه کامیون پمپ وصل می شود. یک استاندارد منیفولد فراک دارای 8 تا 24 درگاه ورودی، که هر کدام دارای یک شیر پلاگین یا شیر دروازه برای جداسازی پمپ جداگانه است. انواع اتصالات شامل اتصال چکشی (شکل 1502 یا 2002)، فلنج دار یا سیستم های اتصال سریع اختصاصی است.
• اتصالات خروجی (سمت چاه): خروجی های فشار بالا که منجر به آهن و سرچاه می شود. عملیات پد چند چاهی از منیفولدهایی با 2 تا 8 پورت خروجی استفاده می‌کند تا عملیات درمان همزمان یا متوالی چاه‌های متعدد را بدون قلاب‌زنی بین مراحل انجام دهد.
• شیرهای جداسازی: شیرهای دروازه یا شیرهای پلاگین در هر درگاه ورودی و خروجی اجازه جداسازی جداگانه هر پمپ یا اتصال چاه را بدون خاموش کردن کل پخش می دهند. این شیرها معمولاً به صورت هیدرولیکی یا دستی فعال می شوند و برای فشار کاری منیفولد کامل درجه بندی می شوند.
• شیر تخلیه فشار (PRV): الف safety-critical component that automatically vents fluid if manifold pressure exceeds the maximum allowable working pressure (MAWP). PRVs are typically set at 105–110% of MAWP.
• فشارسنج ها و پورت های ابزار دقیق: نظارت بر فشار لحظه ای در چندین نقطه امکان تشخیص زودهنگام محدودیت های جریان، نشت دریچه ها یا ناهنجاری های پمپ را فراهم می کند. مدرن منیفولد فراکs مبدل‌های فشار الکترونیکی متصل به سیستم جمع‌آوری داده ون درمان.

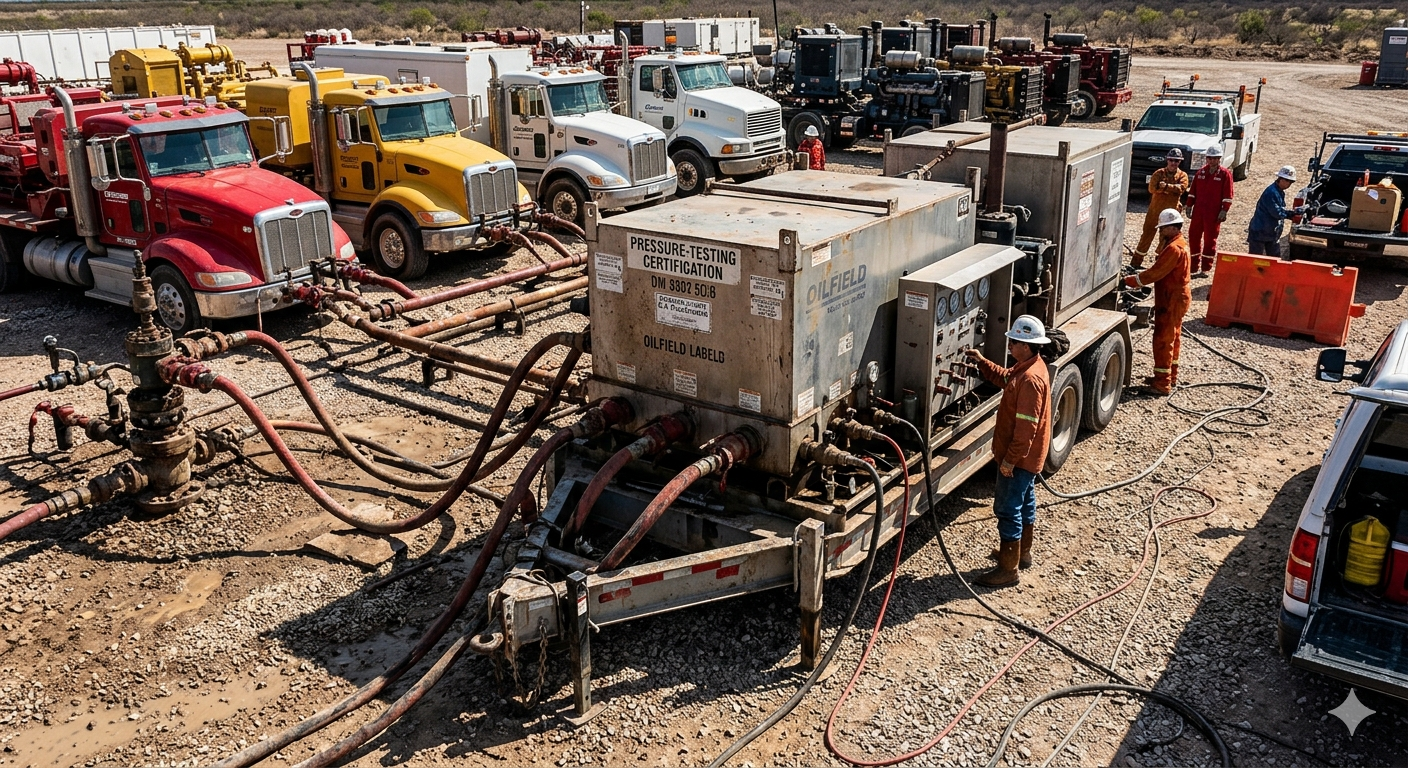

• قاب چوبی / تریلر: مجموعه منیفولد برای حمل و نقل و استقرار سریع روی یک تریلر فولادی یا تریلر قانونی نصب شده است. واحدهای نصب شده روی تریلر را می توان در عرض 45 تا 90 دقیقه توسط یک خدمه فرکانس استاندارد قرار داده و متصل کرد.

انواع منیفولدهای فراک: سنتی در مقابل زیپ در مقابل ترکیبی

را منیفولد فراک بازار از هدرهای تک چاه ساده به سیستم های پیچیده چند چاهی که قادر به پشتیبانی از شکستگی همزمان چاه های مجاور هستند، تکامل یافته است. سه پیکربندی اولیه بر عملیات مدرن تسلط دارند:

جدول 1: مقایسه سه پیکربندی منیفولد فرک اولیه با پارامترهای کلیدی عملیاتی و تجاری. منیفولدهای زیپ و ترکیبی با هزینه پیچیدگی و سرمایه گذاری بیشتر، استفاده قابل توجهی از پمپ را افزایش می دهند.

را Zipper Frac Manifold: How It Doubles Pump Efficiency

را زیپ منیفولد فراک مهم ترین نوآوری عملیاتی در طراحی منیفولد frac در دو دهه گذشته است. در پیکربندی زیپ، یک پمپ منفرد به طور متناوب بین دو سوراخ مجاور چاه قرار می گیرد - در حالی که یکی از چاه ها در حال شکسته شدن است، دیگری سوراخ شده و برای مرحله بعدی آماده می شود. این باعث حذف زمان غیرمولد (NPT) بین مراحل می شود که 30 تا 40 درصد کل زمان تکمیل در عملیات تک چاه را تشکیل می دهد.

را hydraulic advantage is equally significant: research has shown that zipper fracturing on adjacent parallel laterals creates fracture interference patterns that extend total stimulated reservoir volume (SRV) by 15–25% compared to sequential single-well fracturing. The fractures from one well "push" into the reservoir in directions that complement the fracture geometry of the adjacent well, improving drainage efficiency across the pad.

الف standard زیپ منیفولد فراک متشکل از دو بدنه هدر مجزا است که توسط یک بخش متقاطع با دریچه‌های جداسازی به هم متصل شده‌اند، که اجازه می‌دهد تا کل پخش پمپ از چاه A به چاه B با باز کردن و بستن دو شیر هدایت شود - یک عملیات سوئیچینگ که کمتر از 60 ثانیه طول می‌کشد.

رتبه بندی فشار منیفولد Frac: انتخاب کلاس مناسب

رتبه بندی فشار مهمترین مشخصات ایمنی هنگام انتخاب یک است منیفولد فراک . میزان فشار نامشخص علت اصلی خرابی فاجعه بار منیفولد است که می تواند کشنده باشد و منجر به حوادث کنترل چاه شود. این صنعت از یک سیستم کلاس فشار استاندارد همراستا با API 6A و API 16C استفاده می کند:

جدول 2: کلاسهای فشار منیفولد فراک استاندارد با فشارهای آزمایشی مربوطه و کاربردهای سازند معمولی. همه اجزای حاوی فشار منیفولد frac باید قبل از استقرار بر اساس الزامات API 16C به صورت هیدرواستاتیک تا فشار کاری 1.5× آزمایش شوند.

را selection of a 15K versus 20K منیفولد فراک صرفاً یک موضوع حاشیه ایمنی نیست - پیامدهای مستقیم هزینه دارد. یک مجموعه منیفولد با رتبه ۲۰K به دلیل بدنه‌های آهنگری سنگین‌تر، دیواره‌های ضخیم‌تر، دریچه‌های با مشخصات بالاتر و آزمایش‌های دقیق‌تر صلاحیت مواد مورد نیاز می‌تواند ۴۰ تا ۷۰ درصد بیشتر از یک واحد معادل ۱۵K هزینه داشته باشد. با این حال، استفاده از یک منیفولد 10K یا 15K در سازندی که به فشار تصفیه 18000 psi نیاز دارد، خطر غیرقابل قبولی برای شکست مهار فشار ایجاد می‌کند.

مواد و متالورژی: چه چیزی باعث می‌شود یک منیفولد Frac از سرویس ساینده‌ای با فشار بالا زنده بماند

منیفولد فراک اجزاء با ترکیب تنش‌های مکانیکی منحصربه‌فردی مواجه می‌شوند: بارگذاری چرخه‌ای با فشار بالا در طول هر مرحله، فرسایش ناشی از سیال مملو از محرک با سرعت بالا (غلظت شن و ماسه 4-0.5 پوند بر گال با سرعت‌های 40 تا 80 فوت بر ثانیه)، حمله شیمیایی ناشی از پیش‌شلوع‌های اسیدی و کاهش‌دهنده‌های اصطکاک در طول دوره‌های پرس مکرر در هر صد سال.

مواد بدنه و سربرگ

را main header body of a منیفولد فراک معمولاً از فولاد کرومولی AISI 4130 یا 4140 ساخته می‌شود که تحت عملیات حرارتی تا حداقل استحکام تسلیم 75000 تا 100000 psi (درجه L یا درجه P در API 6A) قرار می‌گیرد. ساخت و ساز آهنگری اجباری است - چدن یا تولیدات جوش داده شده نمی توانند به طور قابل اعتماد بارگذاری خستگی چرخه ای سرویس frac را تحمل کنند. آهنگری حفره های داخلی و ضعف دانه های جهت دار را که باعث می شود قطعات ریخته گری مستعد ترک خوردگی ناشی از خستگی شوند، از بین می برد.

برای کاربردهای خدمات ترش (H2S موجود)، مواد باید الزامات NACE MR0175 / ISO 15156 را برآورده کنند که حداکثر سختی را به 22 HRC محدود می کند تا از ترک خوردگی استرس سولفیدی جلوگیری کند. ترش سرویس منیفولد فراکs از فولادهای کربنی کم آلیاژ با شیمی کنترل شده به جای آلیاژهای با استحکام بالا استفاده کنید و در ازای مقاومت ترش، درجه فشار کمتری را بپذیرید.

فن آوری های حفاظت از فرسایش

فرسایش پروپانت مکانیزم سایش اولیه در آن است منیفولد فراک بدنه ها، به ویژه در اتصالات سه راهی، زانوها، و نشیمنگاه های سوپاپ که سرعت جریان و تلاطم به اوج می رسد. سه راهبرد اولیه کاهش فرسایش به کار گرفته شده است:

• آستین های سایش قابل تعویض: درج های کاربید یا فولاد سخت شده که سوراخ داخلی را در مناطق با فرسایش زیاد پوشانده اند. این قطعات به عنوان قطعات مصرفی طراحی شده اند که در طول تعمیر و نگهداری برنامه ریزی شده بدون تعویض کل بدنه منیفولد قابل تعویض هستند. یک آستین سایش استاندارد بسته به غلظت و نوع ماده، عمر مفیدی بین 200 تا 500 مرحله فراک دارد.
• تریم دریچه کاربید تنگستن: دریچه های دروازه و شیرهای پلاگین در سرویس frac از صندلی های کاربید تنگستن و اجزای تریم با سختی ویکرز 1500-2400 HV استفاده می کنند - بسیار سخت تر از پیشرانه شن کوارتز 100 مش (تقریباً 800 HV) که در آنها جریان دارد.
• بهینه سازی هندسه مسیر جریان: مدرن منیفولد فراک طرح‌ها از دینامیک سیالات محاسباتی (CFD) برای بهینه‌سازی هندسه حفره داخلی، کاهش آشفتگی در اتصالات به میزان ۲۰ تا ۴۰ درصد و افزایش میانگین زمان بین تعمیر و نگهداری مرتبط با سایش استفاده می‌کنند.

عملیات منیفولد Frac: Rig-Up، تست قبل از کار، و اجرای مرحله

رویه عملیاتی مناسب برای الف منیفولد فراک به اندازه مشخصات تجهیزات مهم است. اکثر خرابی‌های تجهیزات در محل ناشی از خطاهای رویه‌ای - تست فشار ناکافی، ترتیب نامناسب سوپاپ‌ها، یا خرابی‌های آرایش اتصال هستند - نه به دلیل نقص تجهیزات.

پروتکل تست فشار قبل از کار

هر منیفولد فراک مونتاژ باید قبل از هر کار تا حداکثر فشار پیش‌بینی‌شده تصفیه یا فشار کاری نامی منیفولد، هر کدام که کمتر باشد، آزمایش فشار شود. پروتکل استاندارد شامل موارد زیر است:

• تست فشار کم (200-500 psi): تأیید می کند که همه اتصالات به درستی ساخته شده اند و سوپاپ ها قرار دارند. قبل از ادامه کار، 10 دقیقه نگه دارید با پوسیدگی فشار صفر لازم است.
• تست فشار بالا (به MAWP یا حداکثر فشار پیش‌بینی‌شده درمان): الف 10-minute hold at full test pressure with no more than 50 psi decay allowed. Any decay greater than this requires immediate investigation and re-test before operations begin.
• تست عملکرد سوپاپ: هر شیر ایزوله تحت فشار چرخه باز و بسته می شود تا عملکرد صحیح را تأیید کند. دریچه ای که نمی تواند فشار دیفرانسیل را نگه دارد، از سرویس خارج می شود و دور می زند یا جایگزین می شود.
• تأیید نقطه تنظیم PRV: را pressure relief valve pop-off pressure is verified against its certification tag. PRVs in frac service should be re-certified every 12 months or 500 operating hours, whichever comes first.

مرحله اجرا: مدیریت سوپاپ در طول یک کار Frac

در طول مرحله شکستگی، منیفولد فراک اپراتور مسئول مدیریت موقعیت های شیر ورودی و خروجی در زمان واقعی است. روش استاندارد عملیاتی مستلزم:

• هرگز دریچه پایین دست (سمت چاه) را در حالی که پمپ ها کار می کنند نبندید: بستن خروجی چاه در حالی که پمپ‌ها در سرعت هستند، یک وضعیت "مرگ" ایجاد می‌کند - افزایش فشار برای پمپ کردن فشار خاموش در عرض چند ثانیه، که احتمالاً از MAWP منیفول بیشتر می‌شود. تمام واحدهای پمپ باید قبل از بستن شیرهای کنار چاه خاموش شوند.
• درگیری متوالی پمپ: پمپ‌ها یکی یکی از طریق دریچه‌های ورودی جداگانه‌شان آنلاین می‌شوند و به اپراتور اجازه می‌دهند تا قبل از اضافه کردن پمپ‌های بعدی، پاسخ فشار را کنترل کرده و یکپارچگی منیفولد را تأیید کند.
• روش تعویض منیفولد زیپ: هنگام جابه‌جایی بین چاه‌ها در یک عملیات زیپ، دریچه چاه گیرنده قبل از بسته شدن دریچه چاه تصفیه باز می‌شود - جریان مداوم حفظ می‌شود و از رویدادهای چکش فشار که سایش شیر و اتصالات را تسریع می‌کند، جلوگیری می‌کند.

فناوری نسل بعدی Frac Manifold: اتوماسیون و عملیات از راه دور

را منیفولد فراک در حال گذراندن تحولات تکنولوژیکی قابل توجهی است که ناشی از فشار صنعت به سمت عملیات چاه از راه دور و مستقل است - روندی که توسط هزینه‌های نیروی کار، ملاحظات HSE و ادغام گسترش‌های شکست الکتریکی (e-frac) شتاب می‌گیرد.

الفutomated Valve Control Systems

نسل بعدی منیفولد فراکs ادغام دریچه های هیدرولیکی یا الکتریکی که از ون تصفیه کنترل می شوند - نیازی به پرسنل برای کار با شیرهای منیفولد به صورت دستی در منطقه پرفشار نزدیک سر چاه را از بین می برد. سیستم‌های شیر خودکار می‌توانند توالی سوئیچ زیپ را در کمتر از 5 ثانیه در مقابل 30 تا 60 ثانیه برای عملکرد دستی اجرا کنند و نوسانات NPT و فشار را در طول انتقال چاه کاهش دهند.

الفdvanced control systems include interlock logic that prevents operators from inadvertently creating deadhead conditions — if a command to close a well-side valve is issued while pumps are above a pre-set flow rate threshold, the system alerts the operator and requires confirmation before executing the command.

آرایه های حسگر یکپارچه و تعمیر و نگهداری پیش بینی

مدرن منیفولد فراک طراحی‌ها حسگرهای ضخامت دیوار اولتراسونیک را در مناطق با فرسایش بالا تعبیه می‌کنند و داده‌های مربوط به سایش را در زمان واقعی به ون تصفیه منتقل می‌کنند. هنگامی که ضخامت دیوار در یک مکان نظارت شده به زیر یک آستانه از پیش تعیین شده (معمولاً 80٪ ضخامت طرح اولیه) می رسد، سیستم قطعه را برای بازرسی یا جایگزینی در پنجره تعمیر و نگهداری برنامه ریزی شده بعدی - قبل از وقوع خرابی، علامت گذاری می کند.

الفcoustic emission sensors can detect micro-cracking in manifold bodies before cracks propagate to a through-wall condition, providing early warning of fatigue damage that visual inspection would miss. Industry data indicates that predictive maintenance programs based on continuous sensor monitoring can extend average منیفولد فراک عمر مفید 20-35٪ و کاهش خرابی های برنامه ریزی نشده تجهیزات تا بیش از 60٪.

Frac Manifold Inspection and Maintenance: آنچه استانداردهای صنعت نیاز دارند

منیفولد فراک الزامات بازرسی و نگهداری توسط API RP 7L، API 16C و برنامه های QA ویژه اپراتور کنترل می شود. عواقب خرابی منیفولد - انتشار مایع با فشار بالا، احتراق احتمالی و آسیب پرسنل - انطباق را غیرقابل مذاکره می کند.

• بازرسی بصری بعد از کار: الفfter each frac job, all external surfaces, connection points, valve stems, and pressure gauges are visually inspected for leaks, mechanical damage, erosion grooves, and corrosion. Any fitting showing visible erosion at the OD is removed from service for dimensional inspection.
• تست ضخامت اولتراسونیک (UT): حداقل ضخامت دیواره در تمام مناطق با فرسایش بالا (اتصال سه راهی، زانویی، بدنه دریچه ها) با استفاده از سنج های اولتراسونیک کالیبره شده اندازه گیری می شود. اندازه‌گیری‌های زیر حداقل ضخامت دیوار محاسبه‌شده (برای ASME B31.3 یا API 6A) نیاز به حذف فوری از سرویس دارند.
• بازرسی ذرات مغناطیسی (MPI) یا آزمایش نفوذ رنگ (DPT): روی نواحی جوش، اتصالات رزوه‌دار و نواحی فرسایش مشاهده‌شده برای تشخیص ترک‌های شکننده انجام می‌شود. MPI برای مواد مغناطیسی ترجیح داده می شود. DPT روی آلیاژهای غیر مغناطیسی استفاده می شود.
• تست هیدرواستاتیک تایید مجدد کامل: سالانه یا پس از هر تعمیری، در فشار کاری 1.5× برای حداقل نگه داشتن 10 دقیقه مورد نیاز است. سوابق تأیید مجدد باید تا شماره سریال منیفولد خاص قابل ردیابی باشد و برای طول عمر تجهیزات نگهداری شود.
• بازسازی و تعویض سوپاپ: شیرهای دروازه در سرویس منیفولد frac معمولاً پس از 150 تا 300 سیکل کاری (باز/بستن تحت فشار) نیاز به تعویض صندلی و آب بندی دارند. تعمیر و نگهداری معوق دریچه علت اصلی نشت شیر در حین سرویس در فعال است منیفولد فراکs .

سوالات متداول: منیفولدهای فراک

نتیجه گیری: منیفولد Frac ستون فقرات هر عملیات تکمیل مدرن است

الف منیفولد فراک بسیار بیشتر از یک قطعه غیرفعال لوله است - مرکز فرمان هیدرولیک یک گستره شکست هیدرولیک است و مشخصات، نگهداری و عملیات آن مستقیماً کارایی کار، ایمنی پرسنل و کیفیت تکمیل را تعیین می کند. انتخاب نوع منیفولد مناسب (تک چاه، زیپ، یا ترکیبی)، کلاس فشار (10K، 15K یا 20K)، و مشخصات مواد برای شکل‌دهی و شرایط عملیاتی، یک تصمیم فنی با عواقب عمده هزینه و ایمنی است.

را data makes a compelling case for investing in high-quality منیفولد فراک تجهیزات: منیفولدهای زیپ تکمیل NPT را تا 30 تا 40 درصد کاهش می‌دهند، سیستم‌های شیر خودکار حوادث مربوط به منیفولد را تا 60 درصد کاهش می‌دهند و برنامه‌های تعمیر و نگهداری پیش‌بینی‌کننده عمر تجهیزات را 20 تا 35 درصد افزایش می‌دهند. همانطور که صنعت به سمت تعداد پمپ های بالاتر، فشار تصفیه بالاتر و عملیات همزمان چند چاه ادامه می دهد، منیفولد شکستگی فقط در پشته تجهیزات تکمیلی مرکزی تر - و از نظر فنی سخت تر - خواهد شد.
