تفاوت های کلیدی بین دریچه های دروازه و دریچه های توپ چیست؟

در دنیای پیچیده سیستم های لوله کشی ، انتخاب شیر صحیح برای کارآیی ، ایمنی و مقرون به صرفه مهم است. دو کارگر بر کاربردهای صنعتی حاکم هستند: دریچه و شیر توپ در حالی که هر دو به هدف اساسی متوقف کردن یا اجازه جریان خدمت می کنند ، طراحی ، عملکرد و موارد استفاده ایده آل آنها تفاوت چشمگیری دارد.

1. طراحی و مکانیسم: تمایز اصلی

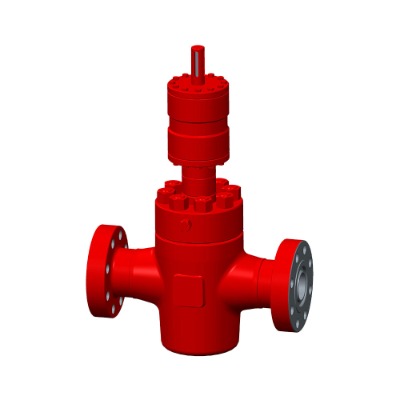

دریچه گیت: این شیر بر اساس یک اصل حرکت خطی ساده عمل می کند. "دروازه" جامد ، گوه شکل یا موازی به طور عمود به مسیر جریان حرکت می کند. چرخاندن دستی این دروازه را به سمت یا خارج از مسیر سیال بالا می برد یا پایین می آورد. هنگامی که کاملاً باز شد ، دروازه کاملاً به داخل دریچه دریچه جمع می شود و یک دهانه کامل و پر از آن را ارائه می دهد که افت فشار را به حداقل می رساند.
دریچه توپ: همانطور که از نام آن پیداست ، این شیر از یک توپ کروی با سوراخ (سوراخ) از طریق مرکز خود استفاده می کند. چرخاندن توپ 90 درجه از طریق اهرم یا اپراتور دنده ، سوراخ را با لوله برای جریان تراز می کند یا سمت جامد توپ را عمود بر جریان مسدود می کند.

عملکرد: انزوا در مقابل کنترل (و انزوا)

دریچه دروازه: در درجه اول برای انزوا. دریچه های دروازه به گونه ای طراحی شده اند که کاملاً باز یا کاملاً بسته باشند. عملکرد آهسته آنها چکش آب را به حداقل می رساند. دریچه های دروازه در برنامه هایی که نیاز به کاهش فشار حداقل در هنگام بسته شدن باز و مثبت دارند ، به ویژه با مایعات چسبناک یا دوغاب که در آن دروازه کشویی می تواند از طریق سپرده ها قطع شود ، برتری دارند. آنها برای پرتاب یا تنظیم جریان مناسب نیستند. باز شدن جزئی باعث لرزش ، سایش سریع دروازه و صندلی ها و آسیب احتمالی بدنه دریچه می شود.
دریچه توپ: انزوای عالی و پرتاب محدود. دریچه های توپ با یک نوبت ساده 90 درجه ، خاموش و مثبت حباب را فراهم می کنند و آنها را برای انزوای سریع ایده آل می کنند. طراحی آنها به طور کلی امکان برخی از توانایی های لرزان را فراهم می کند ، اگرچه عملکرد اصلی آنها نیست و می تواند باعث فرسایش صندلی های نرم به مرور زمان شود ، به خصوص با جریان های با سرعت بالا. آنها آب بندی قابل اعتماد را در هر دو برنامه کم فشار و پر فشار ارائه می دهند.

3. کار و سرعت

شیر دروازه: عمل آهسته. باز کردن یا بسته شدن شیر دروازه به چندین چرخش دستگیره (اغلب چندین انقلاب) نیاز دارد. این عمل آهسته برای جلوگیری از چکش آب مفید است اما در صورتی که خاموش سریع بسیار مهم باشد غیر عملی است.
دریچه توپ: عملکرد سریع. عملکرد چهارم (90 درجه) دریچه های توپ امکان باز و بسته شدن بسیار سریع را فراهم می کند و آنها را برای برنامه های خاموش کردن اضطراری ایده آل می کند.

4. خصوصیات جریان و افت فشار

دریچه دروازه: کاهش فشار حداقل (در صورت باز کردن). طراحی کامل دریچه دروازه به این معنی است که هنگام جمع شدن به طور کامل ، مسیر جریان تقریباً بدون محدودیت است و در نتیجه فشار بسیار کم فشار ایجاد می شود-یک مزیت اصلی در خطوط لوله طولانی یا سیستم هایی که راندمان انرژی بسیار مهم است.
دریچه توپ: به طور کلی متولد شده کامل یا کاهش یافته. دریچه های توپ به عنوان "درگاه کامل" (قطر مته با شناسه لوله مطابقت دارد) یا "درگاه کاهش یافته" (قطر مته کوچکتر از شناسه لوله) در دسترس هستند. شیرهای توپ پورت کامل افت فشار شبیه به شیر دروازه را ارائه می دهند. نسخه های پورت کاهش یافته افت فشار بالاتری را معرفی می کنند اما کوچکتر و ارزان تر هستند.

5. آب بندی و نگهداری

دریچه گیت: مهر و موم به عمل گوه دروازه در مقابل صندلی ها متکی است. در حالی که در هنگام جدید مؤثر است ، حرکت کشویی می تواند به مرور زمان منجر به سایش شود ، به طور بالقوه مهر و موم را به خطر می اندازد. بازپرداخت مهر و موم ساقه نگهداری مشترک است. افزایش طرح های ساقه یک شاخص بصری از موقعیت دریچه را ارائه می دهد.
دریچه توپ: آب بندی با فشار دادن توپ در مقابل صندلی های Resilient (اغلب PTFE) حاصل می شود. این طرح ، خاموش کردن عالی و محکم حباب را ارائه می دهد. صندلی ها می توانند بپوشند ، به خصوص اگر برای لرزش استفاده شود ، اما به طور کلی قابل تعویض هستند. مهر و موم های ساقه نیز نیاز به نگهداری گاه به گاه دارند.

6. برنامه های معمولی: جایی که هر یک از آنها می درخشد

دریچه دروازه:
شبکه های توزیع آب (خطوط اصلی ، تخلیه پمپ)
نیروگاه ها (سرویس بخار ، آب تغذیه)
نفت و گاز (جداسازی روی خطوط خام ، مایعات چسبناک)
برنامه های دوغاب و جامد بالا
برنامه های کاربردی که نیاز به افت فشار کامل و کم فشار دارند
دریچه توپ:
صنایع فرآیند نیاز به خاموش کردن سریع (شیمیایی ، پتروشیمی)
خطوط گاز سوخت
انزوای ابزار
سیستم های آب خنک کننده
وظایف روشن/خاموش در HVAC
برنامه هایی که نیاز به آب بندی محکم حباب دارند

شیر دروازه برای برنامه هایی که خواستار حداقل محدودیت جریان و انزوای قوی در موقعیت های کاملاً باز یا بسته هستند ، به ویژه با مایعات چالش برانگیز ، ضروری است. دریچه های توپ سرعت بی نظیر و قابلیت آب بندی را برای وظایف روشن/خاموش ارائه می دهند. درک این تفاوتهای اصلی-حرکت خطی در مقابل چرخش چهارم ، طراحی کامل در مقابل مکانیسم آب بندی و نقاط قوت مربوط به انزوا در مقابل سرعت-متخصصان را قادر می سازد تا شیر بهینه را انتخاب کنند ، یکپارچگی سیستم ، ایمنی و عملکرد طولانی مدت را تضمین کنند .
